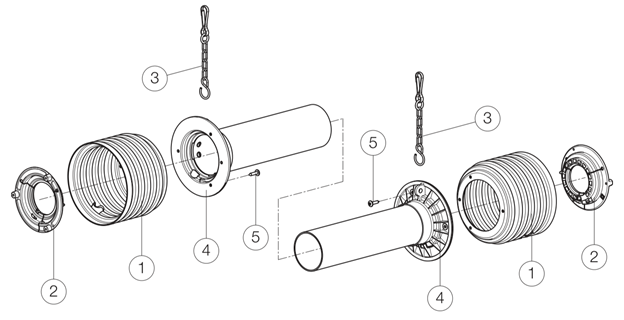

Конструкция защитных кожухов разрабатывается с учётом требований заказчика и технических возможностей производителя. Основные элементы системы:
- Гофрированный наружный колокол (рис. 1) — прочный и эластичный элемент с отверстием для смазки крестовины.
- Опорное кольцо (рис. 2) — выполняет роль подшипника скольжения. Располагается между вращающимися элементами карданного вала и неподвижным защитным кожухом.
- Защитный кожух — фиксируется цепочками с двух сторон (рис. 3) к неподвижным частям оборудования.
- Базовый конус (рис. 4) — жёстко соединён с другими частями защитного кожуха.
- Саморезы (рис. 5) — обеспечивают жёсткое крепление наружного колокола (рис. 1) и опорного кольца (рис. 2) к базовому конусу.
- Труба (рис. 6) — фиксируется в базовом конусе, образуя с остальными элементами единую надёжную конструкцию.
Вопросы и ответы о защите карданного вала
Что такое защита карданного вала?
Защита карданного вала — это конструкция защитных кожухов и элементов, которая обеспечивает безопасность механизатора и бесперебойную работу оборудования. Она также помогает продлить срок службы карданного вала.
Из каких элементов состоит защита карданного вала?
Основные элементы конструкции: гофрированный наружный колокол, опорное кольцо, защитный кожух, базовый конус, саморезы и труба. Эти элементы образуют единую надёжную систему защиты.
Для чего нужно опорное кольцо?
Опорное кольцо выполняет роль подшипника скольжения. Оно располагается между вращающимися элементами карданного вала и неподвижным защитным кожухом.
Как крепится защитный кожух карданного вала?
Защитный кожух фиксируется цепочками с двух сторон к неподвижным частям оборудования. Для крепления используются S-образные крючки.
Какие требования предъявляются к цепочкам защиты?
Цепочки должны выдерживать номинальную нагрузку от 400 Н и отсоединяться только при нагрузке не менее 800 Н. Это важно для соответствия стандартам безопасности.
Почему важно правильно регулировать цепь защиты?
Неправильно отрегулированная длина цепи и излишнее натяжение могут привести к разгибанию S-образного крючка и непреднамеренному отсоединению защиты. В этом случае цепь необходимо заменить.
Что обеспечивает удобство обслуживания защиты?
Удобство обслуживания обеспечивают продуманное расположение мест для смазки опорного кольца и крестовины, а также простота снятия и установки защитных кожухов обычными инструментами.
Соответствует ли защита карданного вала стандартам безопасности?
Да, конструкция должна обеспечивать достаточные углы работы шарниров и полностью закрывать вилки в соответствии с требованиями Директивы по машиностроению ЕС.
