Консоль X14
Высокоэффективная консоль начального уровня

Консоль X14 производства компании Topcon представляет собой бюджетное решение начального уровня для визуальной навигации и (или) автоматического управления. Консоль X14 имеет яркий полноцветный сенсорный экран с диагональю 4,3 дюйма, пригодный для чтения даже при солнечном свете, экранную световую панель и схожий с инновационной моделью Topcon X30 форм-фактор, а также включает мощную трехмерную графику для ручной навигации и приложения для составления карт обрабатываемых участков и автоматического управления.

Настраиваемый графический интерфейс включает полный диапазон предварительно настроенных шаблонов маршрутов и обеспечивает легкую установку на технику ведущих производителей, включая трактора, опрыскиватели и комбайны. Главное преимущество модели X14 — это возможность модификации по мере роста ваших потребностей, начиная с бюджетной ручной навигации и заканчивая кинематической съемкой в режиме реального времени (RTK), обеспечивающей максимальную точность работы. Объедините X14 с приемником Topcon SGR-1, и вы получите простое и удобное в использовании решение для ручной навигации. Объедините X14 с приемником ГНСС/контроллером вождения Topcon AGI-4, и вы получите бюджетное решение для высокоточного автоматического управления. Для высокоточного автоматического управления агрегатами, не имеющими поддержки автоматического управления, добавьте электрическую систему рулевого управления Topcon AES-25. AES-25 сочетает эффективность гидравлики с удобством электрического управления и позволяет добиться точности RTK 2 см.

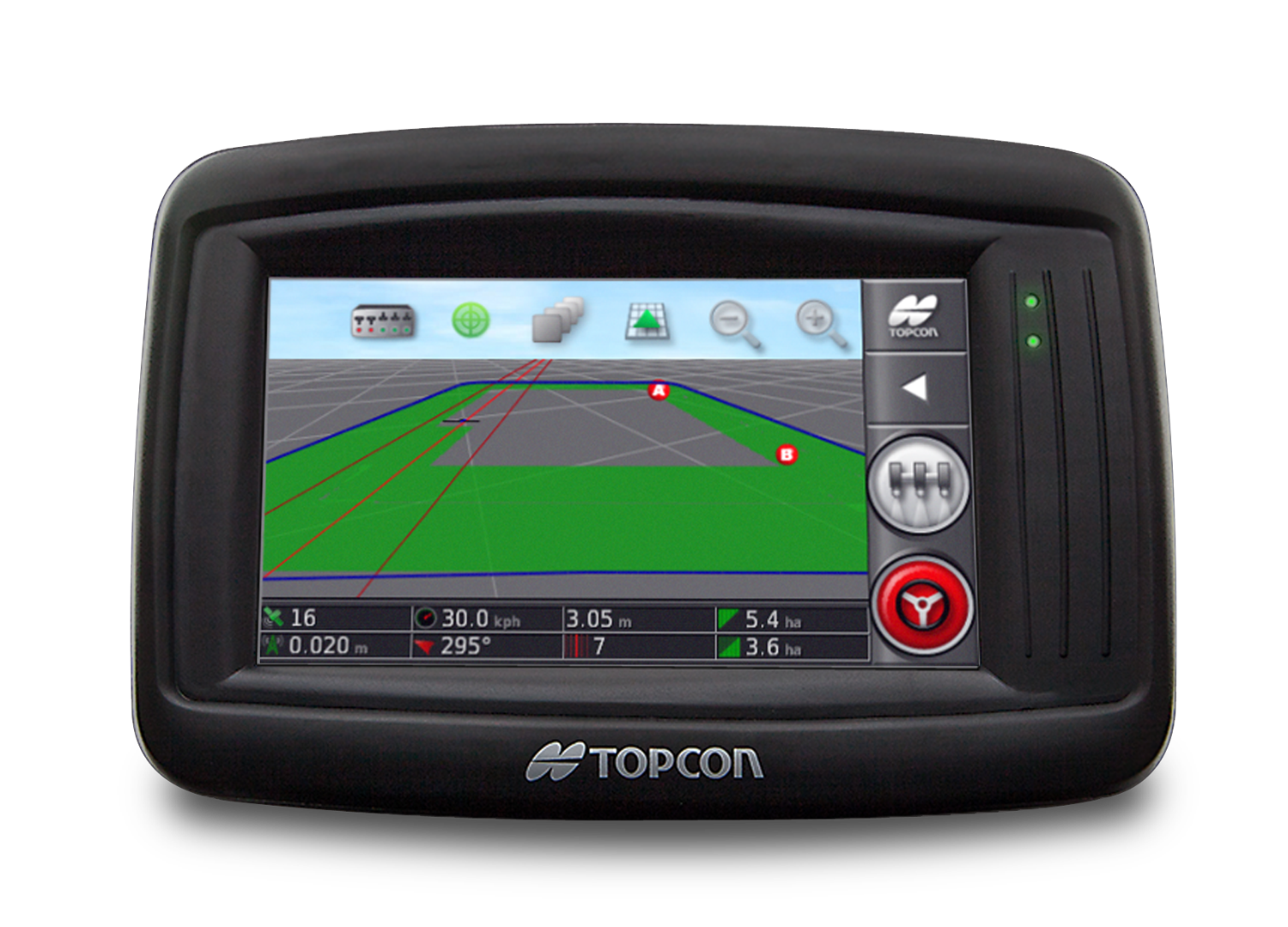

Topcon console X14
Topcon console X14
Topcon console X14
Topcon console X14
Приемник SGR-1

X14 обеспечивает ручное управление и картирование покрытия при работе с GNSS  приемником Topcon SGR-1.  SGR-1 использует передовую технологию позиционирования Topcon trupass™ более высокой и стабильной точности "от прохода к проходу" во время динамичных сельскохозяйственных работ.  Дополнительные недорогие кабели позволяют производить удаленное включение картирования и имитировать выходной сигнал для других контроллеров.
Электрическая Система рулевого управления AES-35

Х14 совместима с электрической системой рулевого управления AES-35.  AES-35 предлагает электрическое удобство с характеристиками, как у гидравлического привода.

Прямой привод и большой крутящий момент обеспечивают бесшумную работу и самое точное в мире электрическое управление.
Приемник / Kонтроллер Управления AGI-4

Для недорогого но высокоточного автоматического вождения, Х14 может работать совместно с новым приемником Topcon AGI-4.

AGI-4 обеспечивает лучшее в отрасли автоматическое вождение и первый в отрасли совместимый с ISO11783.  Эта комбинация так же открывает один из самых востребованных режимов управления: Guidelock. С Guidelock - путевые линии генерируются автоматически на основе существующих шаблонов покрытия в поле.
GNSS
Поправка
GPS, GLONASS, RTK, DGPS, Egnoss/WASS, OmniSTAR (VBS, XP, HP)
Дисплей
Диагональ
4,3" (10,92 см)
Вид
план, перспективы, пути тока, увеличение/уменьшение
Режимы работы
простой АВ, два типа кривых, по центру, автоматическое распознавание повторений
Меню
простое в использовании, на руссом языке
Данные и память
Информация на экране
скорость, покрытие, номер дорожки, информация о количестве доступных спутников, отклонение от курса
Отчеты
в форматах pdf, shape, возможность записи на/с USB
Компенсатор
Контроль
по двум осям, ∓6' (1,8 м)
Электропитание
Напряжение
9 - 36 В
Физические характеристики
Рабочие температуры
от -20 до +60 С
Защита от влаги и пыли
защита от короткого замыкания
Вибрация
MIL-810-F 14%c-17 на каждую ось
Ударостойкость
MIL-810-F 16,5 -|- падение с высоты 2м
Отличительные особенности консоли X14:

- трехмерная графика и сенсорный экран с диагональю 4,3 дюйма (10,9 см);
- экранные навигационные меню;
- экранная световая панель;
- модульная конструкция (отдельно от GPS);
- шаблоны вождения: по прямой (A-B), одинаковая кривая, вокруг оси, регулируемый переход;
- автоматизированное управление скоростью дозирования при опрыскивании и секциями при помощи дополнительного электронного блока управления*;
- составление карт обрабатываемых участков;
- возможность возврата в точку;
- совместимость с приемниками Topcon SGR-1 и Topcon AGI-4;
- совместимость с электрической системой рулевого управления Topcon AES-35;
- возможность выбора языка.
